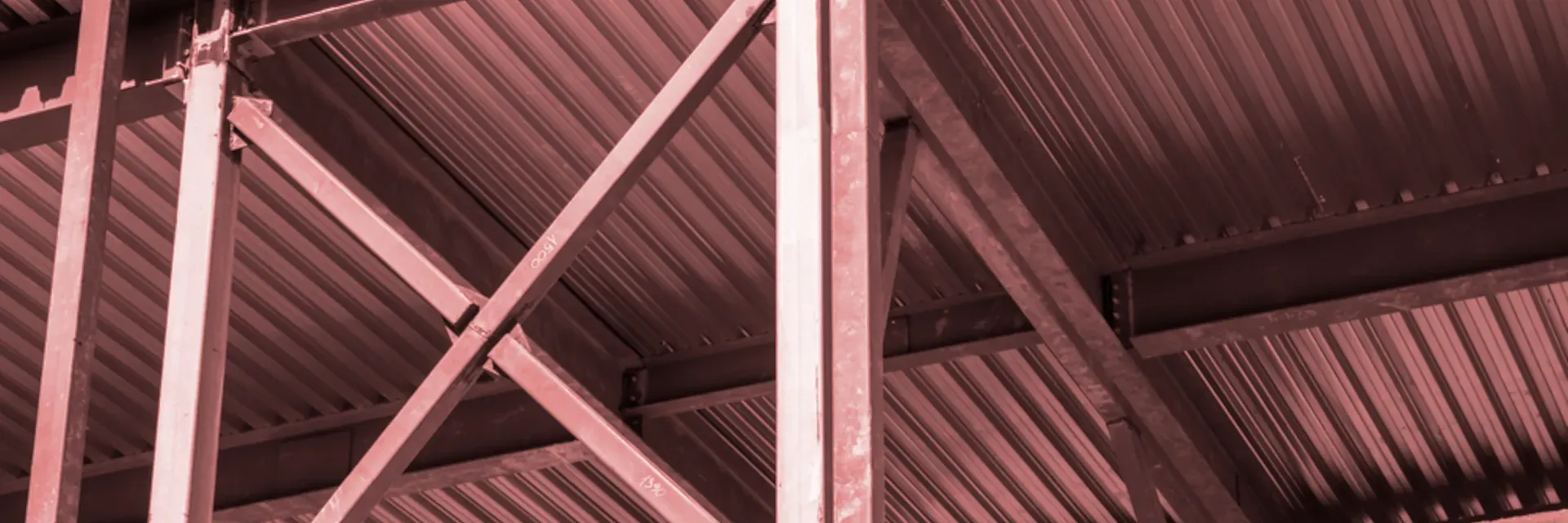

سقف عرشه فولادی از جدیدترین انواع سقف به شمار می‌رود که از لحاظ اجرا موفق عمل کرده است. امروزه از سقف عرشه فولادی به عنوان سقف سازه و ساختمان‌های مرتفع استفاده می‌گردد. سقف عرشه فولادی (متال دک) با ورق گالوانیزه با پروفایل ذوزنقه‌ای آجدار بدون استفاده از میلگرد و حذف قالب‌بندی اجرا می‌شود. برای کف یا سقف ساختمان از عرشه فولادی استفاده می‌کنند که می‌تواند کمکی برای عایق یا بتن‌های سقف باشد. سقف عرشه فولادی از دسته سقف‌های کامپوزیتی است که وظیفه اصلی آن تحمل بار سازه‌های ساختمان است.
ورق عرشه فولادی به دو نوع Roof Deck و Floor Deck تقسیم می‌شود. ورق عرشه فولادی به عنوان پوشش سقف می‌باشد. قیمت عرشه فولادی نیز نسبت به سایر سقف‌ها با صرفه‌تر بوده و سبب صرفه‌جویی در هزینه‌های اجرای سقف می‌گردد. سقف عرشه فولادی، مجموعه‌ای از ورق‌های گالوانیزه است که به منظور اجرای سقف و کف سازه مورد استفاده قرار می‌گیرد. این سقف معمولا بر روی تیر آهن سوار می‌شود و سکوی بادوامی را برای به کارگیری مواد مختلف در سقف نظیر بتن معمولی یا سبک، عایق‌ها و عضوهای ضدآب فراهم می‌کند. سقف عرشه فولادی ساختار ساده و اجزا متنوعی دارد.
ابعاد و مشخصات فنی ورق عرشه فولادی غرب‌پانل
| مدل | FG-MD81 |
|---|---|
| جنس ورق | گالوانیزه |
| عرض ورق خام | ۱٫۲۵ متر |
| ضخامت ورق | ۰٫۸ - ۱٫۱۵ میلیمتر |
| عرض ورق | ۹۴۰ میلیمتر |
| عرض مفید | ۹۲۰ میلیمتر |
| ارتفاع | ۷۳ میلیمتر |
| فاصله گام‌ها | ۳۰۰ میلیمتر |
| طول هر ورق | ۱-۱۵ متر |
سقف عرشه فولادی چیست؟
جهت ساخت عرشه فولادی از ورق فولادی گالوانیزه با ضخامت‌های ۰٫۸ تا ۱٫۱۵ میلیمتر استفاده می‌شود و به وسیله دستگاه Roll Forming به روش نورد سرد به حالت موجدار شکل‌دهی می‌کنند به صورتی که در مقطع ورق حاصل هر موج به شکل یک ذوزنقه دیده می‌شود.
جهت اتصال عرشه فولادی از گل میخ و یا همان برش گیرها استفاده می شود. قطر این برشگیرها حداکثر ۲۰ میلیمتر و ارتفاع آن‌ها با توجه به شکل ورق فولادی متغیر می‌باشد و در نهایت حداقل ارتفاع گل میخ بعد از نصب که از بالای ورق ذوزنقه‌ای اندازه‌گیری می‌شود از ۴۰ میلیمتر نباید کمتر باشد. این گل میخ‌ها به وسیله دستگاه جوش قوس الکتریکی به خصوصی که Stud Welder خوانده می‌شود به بال تیرهای سازه‌ای جوش می‌شود.
با توجه به مزایای بسیار زیاد سقف عرشه فولادی کاربرد بسیاری در طیف وسیعی از ساختمان‌ها نظیر ساخت سقف انبار انواع کارخانجات، سقف سوله های کارگاهی، سقف سازه‌های موقت، سقف کیوسک‌های امدادرسانی جاده‌ای و غیره کاربرد دارد. همچنین از مزایای استفاده از سقف عرشه فولادی می‌توان به موارد زیر اشاره نمود.
لیست قیمت عرشه فولادی
| نام محصول | نوع ورق | ضخامت ورق (mm) | عرض ورق (m) | عرض (mm) | قیمت |
|---|---|---|---|---|---|
| ورق عرشه فولادی | گالوانیزه | ۰٫۸ | ۱٫۲۵ | ۹۴۰ | پیش‌فاکتور عرشه فولادی |
| ورق عرشه فولادی | گالوانیزه | ۰٫۹ | ۱٫۲۵ | ۹۴۰ | پیش‌فاکتور عرشه فولادی |
| ورق عرشه فولادی | گالوانیزه | ۱٫۰ | ۱٫۲۵ | ۹۴۰ | پیش‌فاکتور عرشه فولادی |
| ورق عرشه فولادی | گالوانیزه | ۱٫۱۵ | ۱٫۲۵ | ۹۴۰ | پیش‌فاکتور عرشه فولادی |
مزایای سقف ورق عرشه فولادی
سبک
- کاهش وزن بار مرده سقف و سبک شدن سازه
- ۲۰٪ تا ۳۰٪ صرفه‌جویی در مصرف فولاد اسکلت سازه
- ۶۰٪ تا ۷۰٪ صرفه‌جویی در مصرف میلگرد سقف
- ۱۵٪ تا ۲۰٪ صرفه‌جویی در مصرف بتن سقف
- وزن کمتر سقف باعث وزن کمتر سازه شده و اسکلت و فونداسیون ساختمان سبک‌تر می‌شود
- حذف میلگردهای کششی
- ۴۰٪ سبک‌تر از سقف‌های تیرچه بلوک و ۲۲٪ سبک‌تر از سقف‌های کامپوزیت سنتی
- حمل و نقل آسان و کم هزینه به دلیل وزن کم ورق عرشه فولادی
استاندارد
- سقف استاندارد و شناخته شده در آیین نامه های ساختمانی،
- رعایت کلیه ضوابط مندرج در مبحث دهم مقررات ملی ساختمان،
- مورد تائید مرکز تحقیقات ساختمان و مسکن،
- لرزش حداقل سقف و مقاومت در برابر زلزله،
- یکپارچگی و صلبیت بیشتر دیافراگم سقف،
- استفاده از گل میخ استاندارد مطابق مبحث دهم مقررات ملی ساختمان با سرعت نصب بالا جایگزین ناودانی و اتصالات هیلتی،
- مقاومت در برابر آتش سوزی ۲ تا ۴ ساعت،
- قابل طراحی در Etabs،
- ظاهر زیبا، دوام بالا، نگهداری آسان از ویژگی‌های منحصربفرد عرشه فولادی است،
سریع
- سرعت اجرای بسیار بالا (حداکثر ۵۰۰ تا ۱۰۰۰ متر در روز آماده بتن ریزی)،
- افزایش فواصل تیرریزی بین ۳ تا ۵ متر بدون شمع بندی،
- سرعت اجرا ۱۱ برابر اجرای سقف دال بتنی و سقف کامپوزیت سنتی،
- حذف قالب بندی،
- امکان بتن ریزی کلیه سقف ها در یک زمان،
- قابلیت دپو عرشه فولادی که پروسه تولید را حذف و دسترسی سریع را ممکن می‌سازد،
- نصب سریع و آسان، عرشه فولادی نیز مانند ساندویچ پانل ها دارای روش نصب آسان می‌باشد.
مستحکم‌ترین سقف
مقاوم در برابر آتش‌سوزی
اجرای سریع
سقف عرشه فولادی سقفی هست که با استفاده از دو عنصر ورق‌های فولادی گالوانیزه ذوزنقه‌ای شکل تحتانی و برشگیرها که در این نوع سقف‌ها مورد استفاده قرار می‌گیرد از سایر سقف‌ها متمایز می‌شود و البته با استفاده از آرماتوربندی و بتن‌ریزی بر روی این ورق فولادی، این نوع سقف اجرا می‌شود.
ورق‌های فولادی گالوانیزه
ورق فولادی مهم ترین مصالح به کار رفته در این نوع سقف می‌باشد که برای ساخت آن ورق فولادی گالوانیزه با ضخامت‌های ۰٫۸ تا ۱٫۲ میلیمتر را به وسیله دستگاه‌های Rol Forming به روش نورد سرد (Cold Forming) به حالت موجدار شکل دهی می‌کنند به صورتی که در مقطع ورق حاصله هر موج به شکل یک ذوزنقه دیده می‌شود.
گل‌میخ‌ها عرشه فولادی
گل میخ‌های خاصی که در سقف عرشه فولادی مورد استفاده قرار می‌گیرند به جهت نوع مصالح و روش خاص اجرا، از نقاط قوت سقف عرشه فولادی محسوب می‌شود. قطر این برشگیرها حداکثر ۲۰ میلیمتر و ارتفاع آن‌ها با توجه به شکل ورق فولادی متغیر می‌باشد و در نهایت حداقل ارتفاع گل میخ بعد از نصب که از بالای ورق عرشه فولادی اندازه‌گیری می‌شود از ۴۰ میلیمتر نباید کمتر باشد. این گل میخ‌ها به وسیله دستگاه جوش قوس الکتریکی به خصوصی که Stud Welder خوانده می‌شود به بال تیرهای سازه‌ای جوش می‌شود.
مزایای عرشه فولادی
وزن کمتر سقف عرشه فولادی نسبت به سایر سقف‌های متداول در اسکلت‌های فولادی ساختمان از شاخصه‌های این نوع سقف محسوب می‌شود. در این نوع روش اجرای سقف، ورق گالوانیزه ذوزنقه‌ای شکل آجدار هم به عنوان قالب بتن‌ریزی عمل می‌نماید و همچنین با باقی‌ماندن در سقف نقش سازه‌ای ایفا می‌کند. کاهش بار سقف و به تبع ان کاهش وزن سازه و حذف بلوک و قالب‌بندی و حمل و نقل آسان سبب صرفه‌جویی در هزینه ساختمان می‌شود. افزایش دهانه تیرریزی تا ۴ متر بدون نیاز به شمع‌بندی. استفاده از گل میخ‌ها که ورق به تیر جوش می‌خورد از استانداردترین روش‌های اجرا می‌باشد. قابلیت دپو در محل‌های محدودتر نسبت به انواع تیرچه. وجود فرورفتگی و برجستگی روی جان ورق فولادی، تنش تسلیم و مدول السیسیته ورق را ۴۷٪ نسبت به ورق صاف کاهش می‌دهد. امکان همزمان اجرا و بتن‌ریزی چندین سقف به صورت همزمان و در نتیجه صرفه‌جویی در زمان انجام پروژه. حذف میلگردهای کششی و تیرهای فرعی بهترین و مقرون به صرفه‌ترین عرض ورق ۱ متر بعد از فرمینگ می‌باشد که وزن آن حدود ۷٫۸ کیلوگرم می‌باشد.
